晟泰鋁鎂錳合金屋面系統及鋁鎂錳板配件，金屬屋面材料，防墜落系統，擋雪系統等非常適用于新穎、大型工業、商業以及民用建筑復雜多變的屋面，防水、節能、美觀、耐用，且可現場壓型生產。該系統尚配有固定座、節點標準件以及配套的裝飾、擋雪、防墜落系統，因而其應用廣泛應用于體育場館、會展中心、劇院和博物館、機場、火車站、地鐵站等文化與交通設施以及商業建筑、民用住宅等建筑的屋面。
    屋面系統是建筑非常重要的部分，具有嚴格的設計要求，必須具有：安全耐久、防雨抗風、保溫隔熱、隔音降噪、造型美觀、容易維護等功能。
    1 鋁鎂錳合金屋面系統

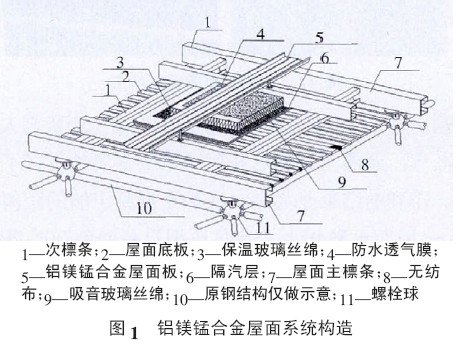

    1.1 鋁鎂錳合金屋面系統構造典型的鋁鎂錳合金屋面系統構造，如圖1所示。

鋁鎂錳合金屋面系統的構造，由下到上分別為：屋面底板：采用穿孔鍍鋁鋅或鍍鋅壓型鋼板，其厚度根據檁條距離來設計，穿孔率則根據項目計算求得。
    屋面檁條：為Z275 鍍鋅檁條。
    防塵層：為無紡布，主要用于防塵隔灰，鋪設在屋面底板上表面。
    吸音棉：通常采用的是玻璃絲棉，其容重和厚度需根據計算確定。
    隔汽層：可單獨鋪設，也可選擇玻璃絲棉（帶有防潮貼面）；單獨鋪設的隔汽層常用聚酯膜、高密度紡粘聚乙烯膜等。
    屋面次檁條：為Z275 鍍鋅檁條。
    保溫、隔音層：通常采用巖棉，其厚度需根據計算確定。
    防水透氣膜：為高密度聚乙烯無紡布，阻隔風雨對建筑結構的侵襲，在加強建筑氣密性、水密性的同時，還可提供獨一無二的透氣性，使圍護結構內部水迅速排出，有效避免霉菌和冷凝水的形成。
    鋁合金固定座（T 碼），高強度鋁合金支座：固定在屋面次檁條上，用來固定鋁鎂錳合金屋面板。
    鋁鎂錳合金屋面板：厚度通常為0.9 mm、1.0mm、1.2 mm。

    1.2 鋁鎂錳合金屋面系統的特點及優勢
    1.2.1 基材防腐，耐久性強
    ①采用牌號AA3004 鋁鎂錳合金，本身具有很強的防腐性能；
    ②運輸或施工造成之表面損傷，不影響其防腐性能；
    ③英國國家標準局認證：該產品在普通環境下的使用壽命不短于40 年。
    1.2.2 防水性能可靠
    ①固定方式采用暗扣加機械鎖邊方式，無任何螺釘穿過屋面，避免漏水隱患；

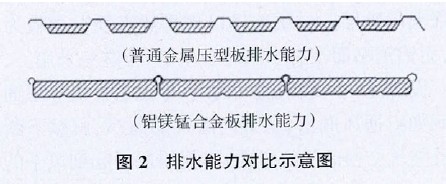

    ②最大限度地利用面板橫截面積排水，排水效率高。與普通金屬壓型板排水能力對比，見圖2：

    ③橫向搭接邊采用專用鉸邊機鉸合，密封性好，并有防毛細作用措施；

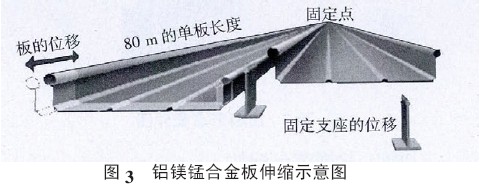

    ④采用滑動式固定座，避免因溫度變形導致面板損壞，見圖3：

      ⑤采用移動式壓型設備，突破運輸條件對板長的限制，減少了板的縱向搭接；
      ⑥鋁合金屋面板及泛水允許焊接，完善處理屋面開孔之防水問題。
    1.2.3 造型適應性好
     ①所用鋁鎂錳合金材料既有相當?shù)膹?qiáng)度，又有很好的柔韌性，特別適合三維曲面等復雜造型的屋面；
     ②獨特的扇板、彎板及扇彎板生產技術，能在確保防水能力的同時，完美地實現各種設計造型。
    1.2.4 材料美觀、使用方便
     ①原色面板具有相當強的金屬光澤；
     ②可外涂PE(聚酯) 或PVDF(氟碳) 涂料，以滿足設計和使用的色彩要求；
     ③使用期間一般無需洗刷和保養。
    1.2.5 現場壓型生產方式
    靈活性高，便于根據施工現場情況調整生產參數，有利于縮短生產周期并保證產品質量。
    1.3 鋁鎂錳合金屋面系統標準配件及工器具
    1.3.1 固定支座

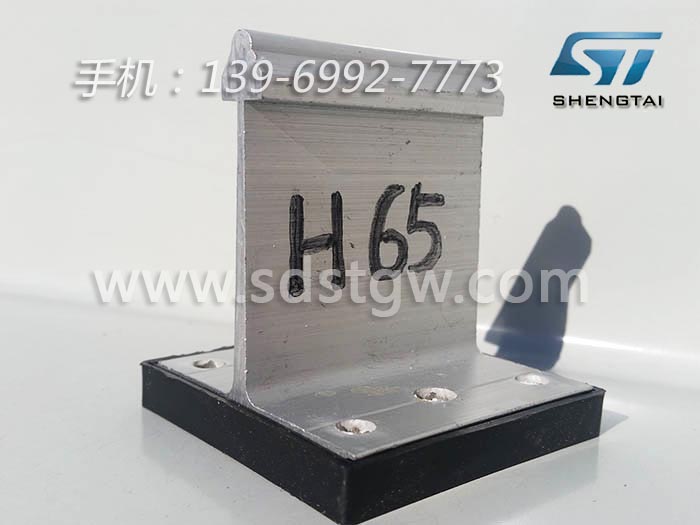

    固定支座高度可根據構造要求選擇，常用的為： H65mm，H75mm，H80mm，H85mm ，H90mm，H100mm，H106mm ，H115mm，H135mm，H155mm支座下帶5mm 加厚隔熱墊。標準支座寬度為60 mm；也可選用加高型鋁鎂錳板鋁合金支座，加高型高度H161mm，H165mm，H169mm，H181mm，H196mm，H211mm選用鋁合金材質（6063-T5）。支持各種型號訂做加高加厚。。鋁鎂錳板鋁合金固定支座，見圖4：

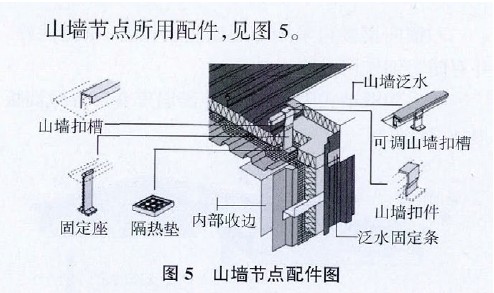

  ①山墻節點配件，見圖5：

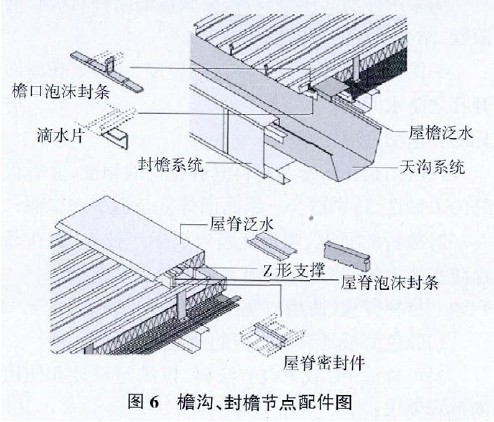

    ②檐溝、封檐節點配件
    檐溝、封檐節點所用配件，見圖6：

1.3.3 工器具

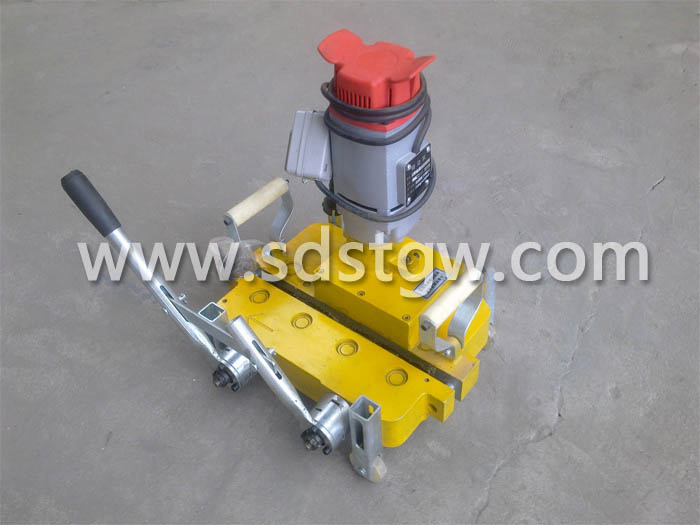

   ①電動鎖邊機，用于鎖緊板肋，使板與固定座連結牢固，見圖7（上）。

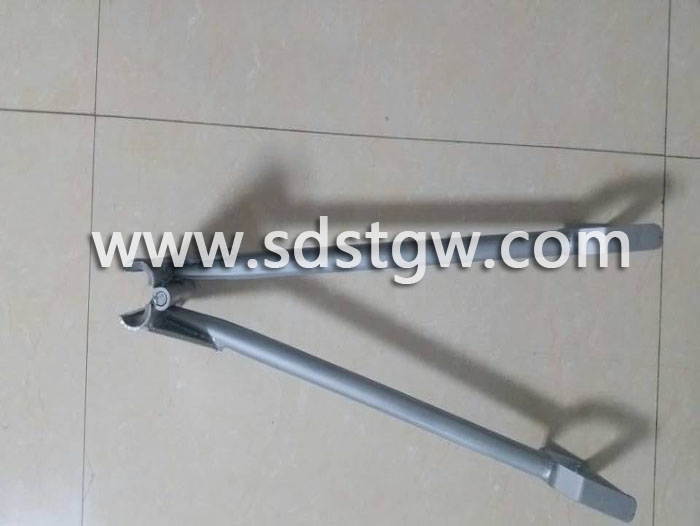

   ②手動鎖邊機，在用電動鎖邊機之前先用手動鎖邊機鎖緊板端，以便于電動鎖邊機入位，見圖7（下）。

1.4 鋁鎂錳合金屋面系統的功能保證
    1.4.1 吸聲及隔音
    ①吸聲
    系統利用吸聲材料調整聲場分布，以消除回聲。

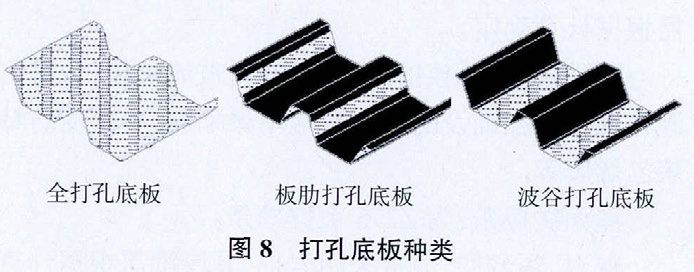

    解決辦法：屋面底板穿孔+鋪設吸聲材料（無紡吸聲布及玻璃纖維棉），打孔底板種類見圖8：

2）隔音
    旨在隔絕室外噪音源。
    解決辦法：選擇合適的屋面構造及材料質量（質量增加1 倍，隔聲量增加6 db）；采用有空氣間層的雙層或多層屋面構造，并盡量減少兩層之間的剛性連接（即聲橋），避免附加隔聲量的降低。
    1.4.2 保溫隔熱
    要求控制圍護結構內表面溫度不低于室內露點溫度，以保證表面不結露。
    1）冷凝結露原因
    由于物體表面溫度低于露點溫度所致。在鋼結構中金屬圍護板通過緊固件與檁條連接，如不采取特殊處理，在這些金屬相連的部位將產生結露現象。當有內襯板時，由于冷橋引起內襯板溫度降低，加之水汽很難通過內襯板，因而在內襯板上有明顯水滴。
    2）冷凝結露危害
    使保溫棉的保溫性能變次，水汽可能導致貼面滴水，引起貼面生銹；水汽與鋼構件的接觸可導致銹蝕，縮短屋面使用壽命。
    3）防冷凝結露設計
    設置隔汽層：應布置在水蒸氣流入的一側，所以對采暖房屋應布置在保溫層內側，對冷庫建筑應布置在保溫層外層。材質選擇以聚丙烯夾筋貼面較為理想，而鋁箔貼面在有水汽時易生銹，應避免采用。設置通風間層或泄氣溝道：保溫層外側和屋面板之間如有通風間層，從室內滲入的蒸汽，可被不斷與室外空氣交換的氣流帶走，對保溫層可起到風干的作用。
    2 鋁鎂錳合金屋面板
    2.1 材質
    2.1.1 鋁合金
    鋁合金有9個系列牌號，其中1XXX、3XXX 、5XXX 系廣泛用于建筑領域。1XXX 系為99.9%或更高純度的鋁；3XXX 系中的錳是主要合金元素，這些合金一般是不可熱處理強化的，但比1XXX 系合金的強度高20%以上；5XXX 系的主要合金元素是鎂，是一種具有中等強度或高強度的可加工硬化合金，具有良好的焊接性能，并在海洋環境空氣中具有良好的抗腐蝕性。建筑領域中屋面及墻面板所用的鋁合金，主要以3XXX 系的鋁鎂錳合金為主，這是因?yàn)?XXX 系合金較硬，而立邊咬合式屋面板制作時需多次變形，所以加工性能較好的3XXX 系材料就成為材料的首選。
    2.1.2 屋面板基材
    屋面板基材通常采用國際牌號AA3004 的鋁鎂錳合金壓型制作，合金狀態為H36/H46。其屈服強度≥190 MPa，抗拉強度在240~285 MPa，伸長率≥3%。收邊板基材采用國際牌號AA3004 的鋁鎂錳合金壓型制作，合金狀態為H34/H44，其屈服強度170MPa ，抗拉強度在220~265 MPa ，伸長率≥3%。
    鋁鎂錳合金板基材（AA3004） 主要成分含量：Si≤0.3% ；Fe≤0.7% ；Cu≤0.25% ；Zn ＜0.25% ；Mn 為1.0%~1.5%；Mg 為0.8%~1.3%；其余為Al。
    2.1.3 鋁鎂錳合金板的涂層
    常用的涂層有：原色錘紋、聚酯（PE）烤漆涂層、氟碳（PVDF）噴涂烤漆涂層。
    PVDF 涂層：耐磨性好、電性能優異；具有優異的抗紫外線性；耐氣候老化性好，耐燃、耐油、耐化學品腐蝕性能好。
    PVDF 涂裝系統分兩種：
    1）預輥涂層鋁板：預輥涂所用涂漆中PVDF 的基料含量高達70%，經水平自動化二涂二烤或三涂三烤輥涂工藝制成，每一涂層都需經過烘烤固化后再涂層；三涂三烤涂層的密實性與抗腐蝕、抗老化性都遠優于二涂二烤涂層。
    2）普通噴涂鋁板：通常采用二涂一烤或三涂二烤涂裝，工序均由人工操作完成，涂層的附著性、表面色差均劣于預輥涂板。
    2.2 鋁鎂錳合金屋面板板型
    為適應建筑屋面的要求，鋁鎂錳合金屋面板在工程應用中主要有以下板型。
    2.2.1 板型
    1）直板

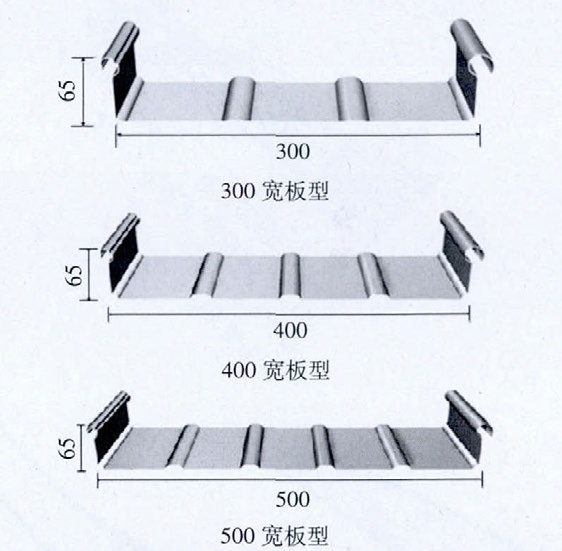

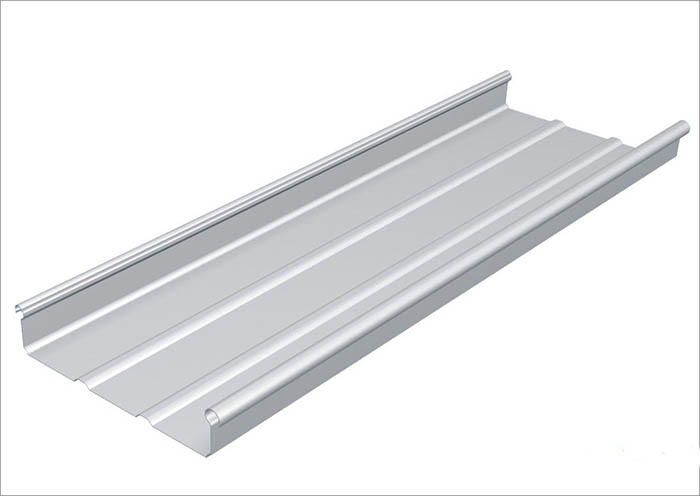

    直板板型肋高一般為65 mm，常用的板寬有300mm、400 mm 及500 mm（圖9）。其中板寬300mm 的在屋面荷載較大時使用；400 mm 的為常用、經濟型的；500 mm 的為屋面板本身最經濟的板型，但下部檁條間距小，且需采取適當措施防止板變形。板型詳況，見圖10：

  ②彎弧板

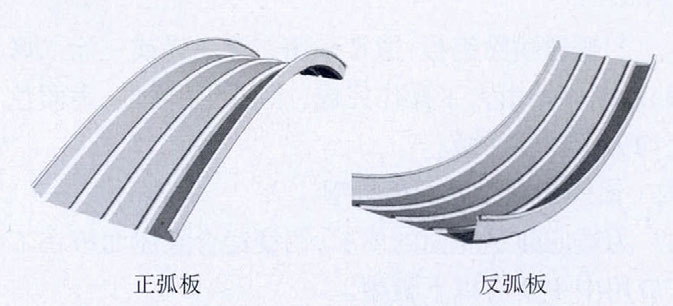

    彎弧板包括正弧板和反弧板兩類，板型見圖11。

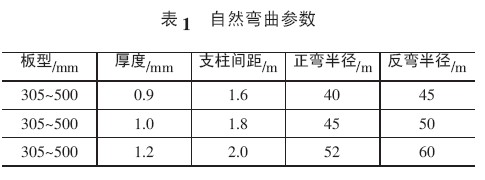

彎弧板自然彎曲參數，見表1。

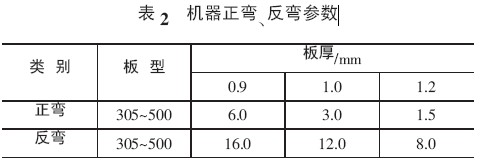

彎弧板機器正彎、反彎參數，見表2。

③扇形板

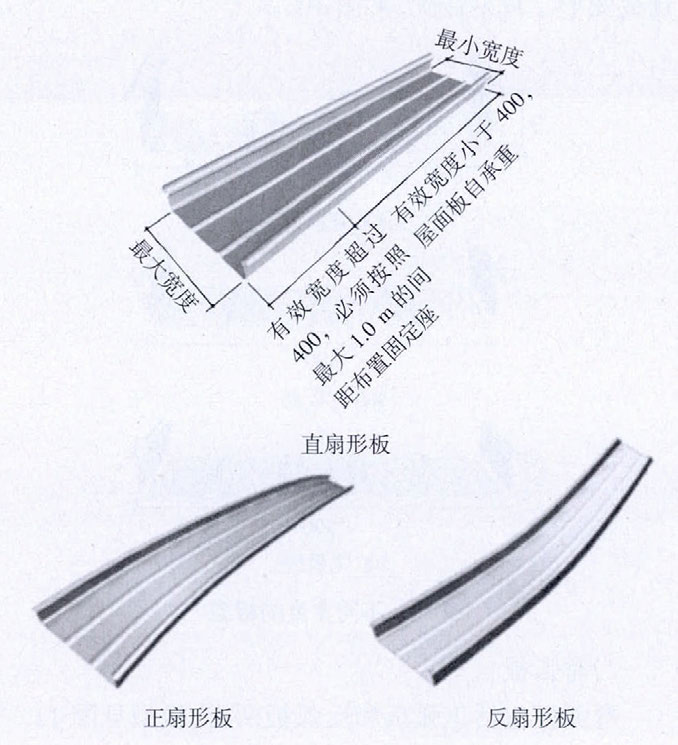

    扇形板包括直扇形板、正扇形板、反扇形板，板型見圖12。

2.2.2 各種板型的適用范圍
   ①直板：適用于單坡、雙坡及半徑大于自然成弧半徑的單曲屋面；
   ②正、反弧板：適用于半徑小于自然成弧半徑的單曲屋面；
   ③扇板及扇弧板：適用于雙曲屋面；
   ④特例：直板用于雙曲面上，屋面曲率小，并且屋面上允許作多條屋脊。

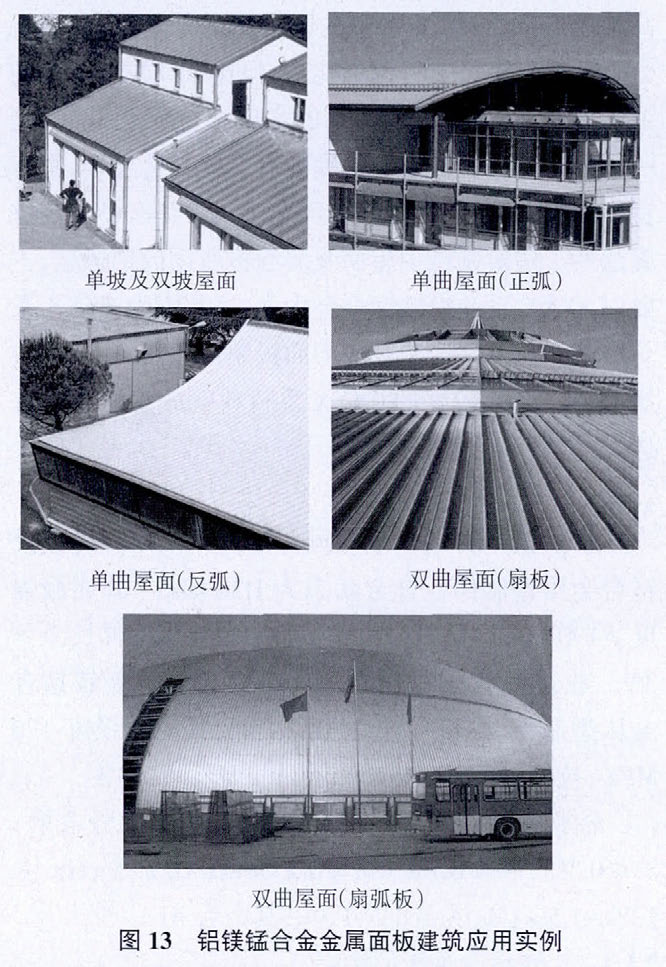

    應用鋁鎂錳合金屋面板的建筑案例，見圖13。

2.3 鋁鎂錳合金屋面板及鎖邊技術參數
    2.3.1 生產長度11.5 m>運輸長度>1 m，或現場壓型。
    2.3.2 鋁鎂錳合金屋面板加工誤差
    寬度：±2 mm；
    長度：＜10 m 時，+10 mm/-5 mm；＞10 m 時，+10mm +（1 mm/m）/-5 mm。
    2.3.3 鎖邊誤差
    鎖邊直徑=20 mm +0.3 mm/-0.7 mm。
    2.4 鋁鎂錳合金板的基本設計原則屋面最小設計坡度，5%；
    屋面板的板厚、板寬及板跨，都需經計算來確定；
    確保每塊屋面板及收邊板都可伸縮；
    屋面板的固定點需經計算，根據計算的數據確定固定點的做法：打1 顆或2 顆鉚釘，或打1 顆螺栓、用幾顆自攻釘直接固定在結構上；
    屋面收邊焊接處下方，都需通長設置厚度不小于1.5 mm 的鍍鋅鋼板支撐；
    屋面收邊板的搭接長度，通常為200 mm。
    3 鋁鎂錳合金屋面系統的配套系統
    3.1 屋面裝飾板系統

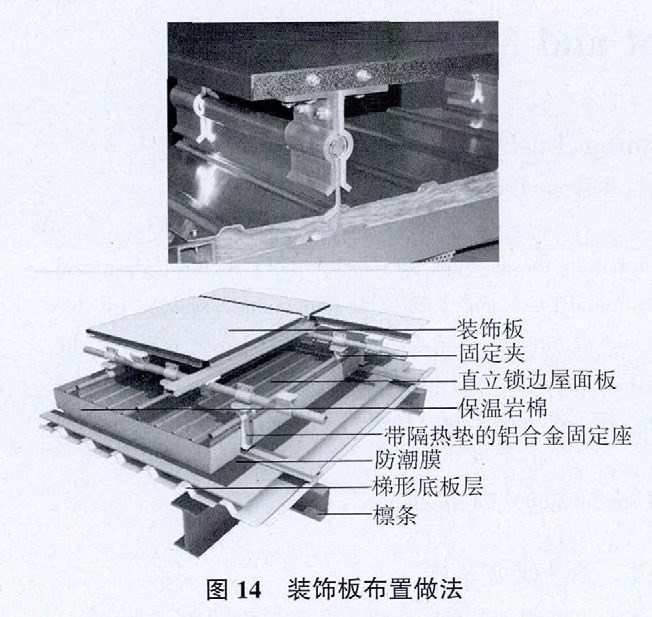

    裝飾板系統的連接固定，無需在鋁鎂錳合金板上開洞；兩層板之間的開放式連接，無需維護，并可降低清理要求；可調節系統使裝飾板可完美布置，裝飾板布置做法見圖14。

 3.2 屋面擋雪系統（山東晟泰13969927773屋面擋雪系統廠家)

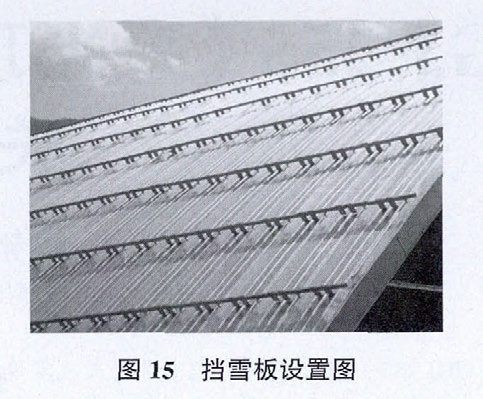

    北方地區的屋面一般需要設置擋雪板。擋雪板材質一般為不銹鋼或鋁合金。擋雪板可根據屋面的基本雪壓和坡度來布置。天溝及檐口上方必須設置擋雪板，擋雪板的設置見圖15。

3.3 金屬屋面防墜落系統(山東晟泰139-6992-7773專業防墜落系統)
    屋面的定期檢查、暴風雪后清潔屋面和天溝、屋面改造，這些都需要屋面設置防墜落系統。防墜落系統包括一個堅固、耐久且靈活的不銹鋼索，該不銹鋼索的每一端連接到屋面固定基座支架上。屋面固定基座使用鋁夾，連接到屋面板上。屋面固定基座被設計為減震器，一旦墜落發生，將變形減弱墜落的震動，并保障基座仍然安全地固定在屋面板上。

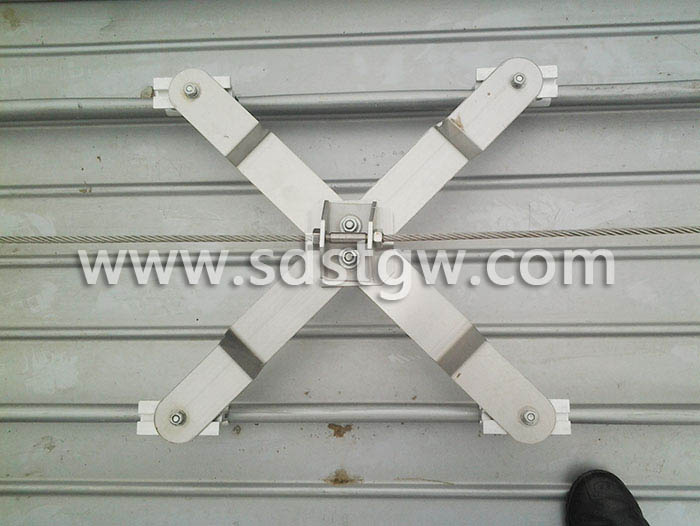

    根據具體工程的需要，在不銹鋼索上需每隔5 m或7 m 設置中間固定基座，見下圖：

4 結語
   鋁鎂錳合金屋面系統作為一種新型建筑屋面圍護系統，在節能、美觀、耐用以及造型上都達到了一個嶄新的水平，同時能夠靈活自如地進行改造，以適應任何建筑的布局設計、幾何形狀以及尺寸大小�，F(xiàn)在該系統已廣泛應用于機場航站樓、飛機維修庫、車站及大型交通樞紐、會議及展覽中心、體育場館、展示廳、大型公共娛樂設施、公共服務建筑、大型購物中心、商業設施、民用住宅等建筑，其應用日趨廣泛。
